GD型喷水织机

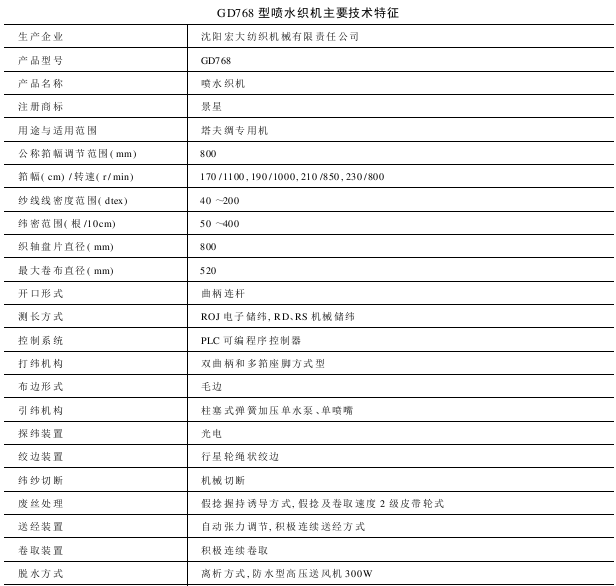

GD768型喷水织机是沈阳宏大纺织机械有限责任公司在引进日本日产喷水织机设计制造技术,在生产GD767型的基础上并吸收国外织机先进技术研发的新一代超高速喷水织机。
适织品种 适宜织造轻薄型织物。
主要特点 高速、高可靠性、低能耗,能满足广大用户降低成本,提高生产效率的要求。比从前的织机大幅缩短送经距离而减小送经经线之间的摩擦负荷并减小了占地面积。
采用箱式墙板,加强了基架强度,采用极小面积的泵塞、喷嘴、单向阀,从而以最小的水量来实现入纬率。因此极大地减小了高速运转引起产生尼龙塔夫绸的经疵问题,从而保证高档次织造。完全采用新型RD测长和高速化零部件,机体达到轻量化、高钢性和高强度化,从而实现了高速运转,大幅减少保养维修费用。
投纬装置 采用新型喷嘴,提高了喷射水的集束性和投纬能力。改变了水泵的安装方向,可缩短水泵至喷嘴的距离,减少了压力损失。
开口装置 开口连杆加长,使上层经纱和下层经纱在开口时的张力更加均匀一致。即使在高速运转时,也能获得高品质织物。通过调整开口曲柄,就可简便的选择适当的开口量。采用可靠的集中加油装置。适应高速,操作方便。
送经装置 采用重锤调节张力变化的送经机构,使经纱张力变化更趋平稳。高张力到低张力的变化调节范围广,调整方便。从满轴到空轴过程中张力变化平稳。不需要其它补偿装置。
卷取装置 采用了张力自动调节机构,使织物能以最适当的张力进行卷取,防止卷皱装置采用了杆式结构。
测长装置 单喷型织机采用新型RD测长装置储纬鼓高速运转,气流储纬方式。纬纱握持和储存,减轻了纬纱的张力。此装置穿纬工序简单,到喷嘴的路线直接,减少了纬纱负荷。从而减少了纬纱张力和损伤率。采用皮带驱动涡轮式风机,能设置最佳的风量和风压,从而实现低风量高速运转。
打纬装置 采用短牵手双侧四连杆轻量化打纬轴减少机械振动。
控制系统 内置PLC控制系统,控制精度更高。
