城南二哥 第1844页
-
天鹅绒面料的优缺点？能水洗吗？
天鹅绒是秋冬服装的常用面料，天鹅绒服装整体会给人一种奢华典雅的感觉，因此也受到很多消费者的喜欢，但其实真正了解天鹅绒的人并不多，为了让大家更深入的了解天鹅绒这种服装面料，下文就跟大家介绍一下天鹅绒面料的优缺点。天鹅绒面料的优点：天鹅绒的布面柔软细腻，织物不仅美观而且穿上后非常舒适，良好的弹性也使得布面不容易起皱，天鹅绒的吸水性很好也不会出现起球和掉毛等现象，同时它也有着很不错的亲肤性，也不会刺激到我们的皮肤。天鹅绒的绒毛较为紧密坚牢，织物的耐磨性也还不错，在固色方面也有很好的表现，正常洗涤的话是不会褪色的。天鹅绒并...
-
棉花品级检验 品级检验
(三)影响棉花品级高低的因素 1.品种 棉花品种是影响棉花品级的因素,不同品种棉花各项品质指标不同,同一品种的棉花在不同地区栽培时,由于气候条件、耕地土质等因素的影响其品质也有较大差异。因此,必须合理、正确地选择适合当地条件的棉花品种。 2.气候 棉纤维的生长与水分、温度、日照、霜期等因素密切相关,因此 棉花的品质也受上述因素的影响。不正常的气候条件不但会减少产量,对棉纤维的成熟度和质量也极为不利。如日照不足、吐絮不畅,则光泽稍差。雨水淋湿铃壳苞叶,色素沾染棉絮会形成深浅不同的黄染、点污(一般称为“雨锈”棉),影响...
-
全棉面料优缺点和洗涤方式
全棉面料是我们接触的比较多的一种服装面料，对于全棉的定义网上有很多种说法，但更多的倾向为棉含量介于95%到100%之间面料，极高的棉含量也就意外着面料能够把棉纤维的特性发挥得更充分。本文就跟大家介绍一下全棉面料的优缺点以及全棉服装的清洗方式。全棉面料的优点：吸湿保湿：全棉有着比纯棉（棉含量>75%）更为优秀的吸湿和保湿性能，因为棉纤维的含水率在10%左右，因此能它够吸收空气中的水分，而这种含水量的面料与人体肌肤是非常亲和的，这就是为什么全棉织物非常舒适且不会有干燥感的原因。同时棉纤维是多孔结构，并且纤维间又能...
-
棉花品级检验 品级检验
(四)品级鉴定方法及计算 检验品级,以品级实物标准结合品级条件确定。 检验品级应在棉花分级室进行,分级室应符合GB/T13786—1992标准或具备北窗光线。 对批样逐样检验品级,检验时,手持棉样,压平,握紧,使棉样密度与品级实物标准密度接近,在实物标准旁进行对照,确定品级,逐样记录结果。 成批样品逐样检验完品级后,计算批样中各相邻品级的百分比,其中占80%及80%以上的品级定为主体品级,同一批棉花中,不允许有跨主体品级的棉花;与主体品级相邻品级的棉花比例不得超过20%,不符者应挑包整理或协商处理。一般有以下情况:...
-
棉花品级检验 品级检验
(五)根据品级三条件综合定级 首先,成熟程度是基础,只有在正确判断成熟程度的情况下,检验才不会出现大的问题。例如:拨秆剥桃棉,轧工好,杂质少,初步看颜色也较白,但如果成熟度差,也不能定为3级。如果成熟程度、色泽特征都符合1级标准的基本要求,只是轧工差(杂质、疵点不明显),也只能定为2级,不可定为3级。遇到色泽特征和成熟程度不一致的情况,要正确判断成熟程度,反复抓看、体会,终两者差距会接近。对于陈棉(储备棉)更要以成熟程度为主要依据,正确判断级别。例如:成熟度相当于2级,颜色相当于4级,有丝光,轧工一般,可定为3级;...
-
棉花品级检验 品级检验
(六)特殊棉花品级的检验 1.色白质弱棉 一般指拨秆剥桃棉、高梢棉、受干旱和病害影响而不成熟的棉花,这类棉纤维颜色呆白,没有丝光,手感很软,弹性很小,纤维扯断断面整齐且不费力。对照标准时,重点是体会其内在质量并考虑其使用价值,一般定在4～7级内为宜。 2.黄棉 因霜冻的影响,纤维会停止发育且不成熟,颜色变黄。正常的黄棉,颜色越深,质量越差。 有的黄棉,颜色深,但强力较好,颜色浅而强力差。鉴定时,对照黄棉标准,体会其内在质量来定级。如无黄棉实物标准,可根据黄棉的内在质量和黄色程度定在4～7级。 3.灰棉 如果棉花吐絮...
-
棉花品级检验 品级检验
(七)品级检验注意事项 (1)检验人员必须思想端正,严肃认真,一丝不苟地执行棉花国家标准和上级规定,对检验工作一定要坚持原则,自觉抵制外来因素的干扰,准确地鉴定品级。 (2)收购子棉实行皮辊机试轧,用锯齿机加工,子棉加工成皮棉后如发生等级升降,其原因很多,既可能有技术问题,又可能有加工质量问题,还可能有皮辊棉、锯齿棉两套标准之间的衔接问题。因此,发现这种情况,应从各方面检查分析,找出原因,及时纠正或向上级反映,决不能片面地以加工后皮棉与子棉品级相符率作为衡量掌握的标准。 (3)鉴定试轧皮棉品级时,因棉样蓬松,反光能...
-
棉花品级检验 强度检验

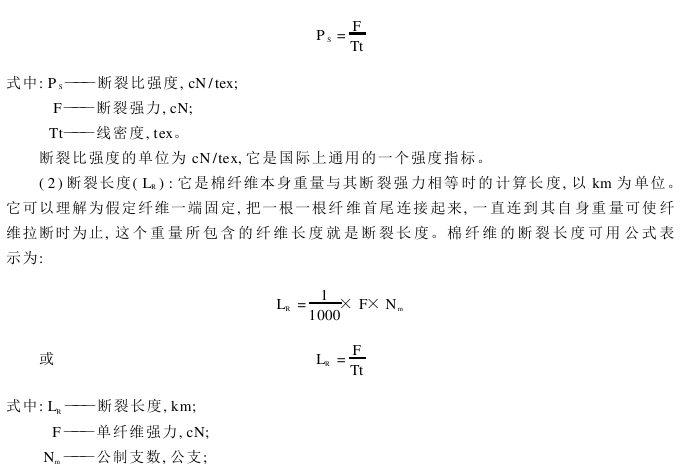

棉纤维的强度指棉纤维抵抗拉伸破坏的强弱程度,是棉纤维的重要品质指标之一。它与棉纤维的成熟度、细度有密切的关系,对纱布质量有着重大的影响。在其他条件相同的情况下,棉纤维的强度高,成纱强度高,织成的布强度也大;反之,纤维强度低,不仅成纱强度低,而且在加工过程中容易形成棉结、索丝,短纤维含量和落棉量也会增大。因此在纺纱配棉之前,必须对棉纤维的强度进行测定。 (一)基本指标 棉纤维在外力作用下被破坏时,主要的和基本的方式是纤维被拉断。表示棉纤维抵抗拉伸能力的术语很多,其含义不同,基本有以下几种常用术语。 1.断裂强力 断...
-
棉花品级检验 强度检验
(二)影响棉纤维强度的因素 棉纤维在整个拉伸过程中的具体情况是十分复杂的。从实质上说,纤维的断裂主要是由于非结晶区中大分子的断裂和大分子之间结合力的破坏而引起的。它受棉纤维内在因素和外界条件两方面的影响。 1.内在因素 影响棉纤维强度的内因主要是棉花类别、品种、成熟度以及纤维的内部结构。 由于棉花类别、品种、成熟度不同,其力学性质有明显的差别。通常细绒棉单纤维强力和断裂长度均小于长绒棉;同一类别不同品种的棉纤维强度也不同;同一品种棉纤维的单强随成熟程度的增加而增加。 从纤维内部结构来看,纤维素大分子的聚合度、取向度...
-
棉花品级检验 强度检验

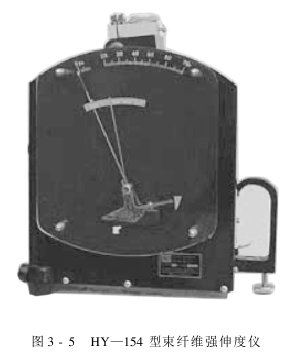

(三)测试棉纤维断裂比强度仪器的类型 (1)按仪器结构原理的不同可分为摆锤式强力仪、杠杆式强力仪和电子强力仪等。 (2)按试样被拉伸过程中受力情况不同可分为:等速牵引型(如Y162A型束纤维强力机)、等速加负荷型(如卜氏束纤维强力仪和斯特洛束纤维强伸度仪)、等速伸长型(如电子强力仪)。 卜氏束纤维强力仪的结构比较简单,由卜氏试样夹持器、夹持器台钳、折断器三部分组成。 其中卜氏试样夹持器、夹持器台钳与斯特洛束纤维强伸度仪相同。 斯特洛束纤维强伸度仪是国际标准ISO3060—1974所推荐的仪器。HY—154型束纤维...
企业推荐
